Antenn till Telia ZTE MF297D

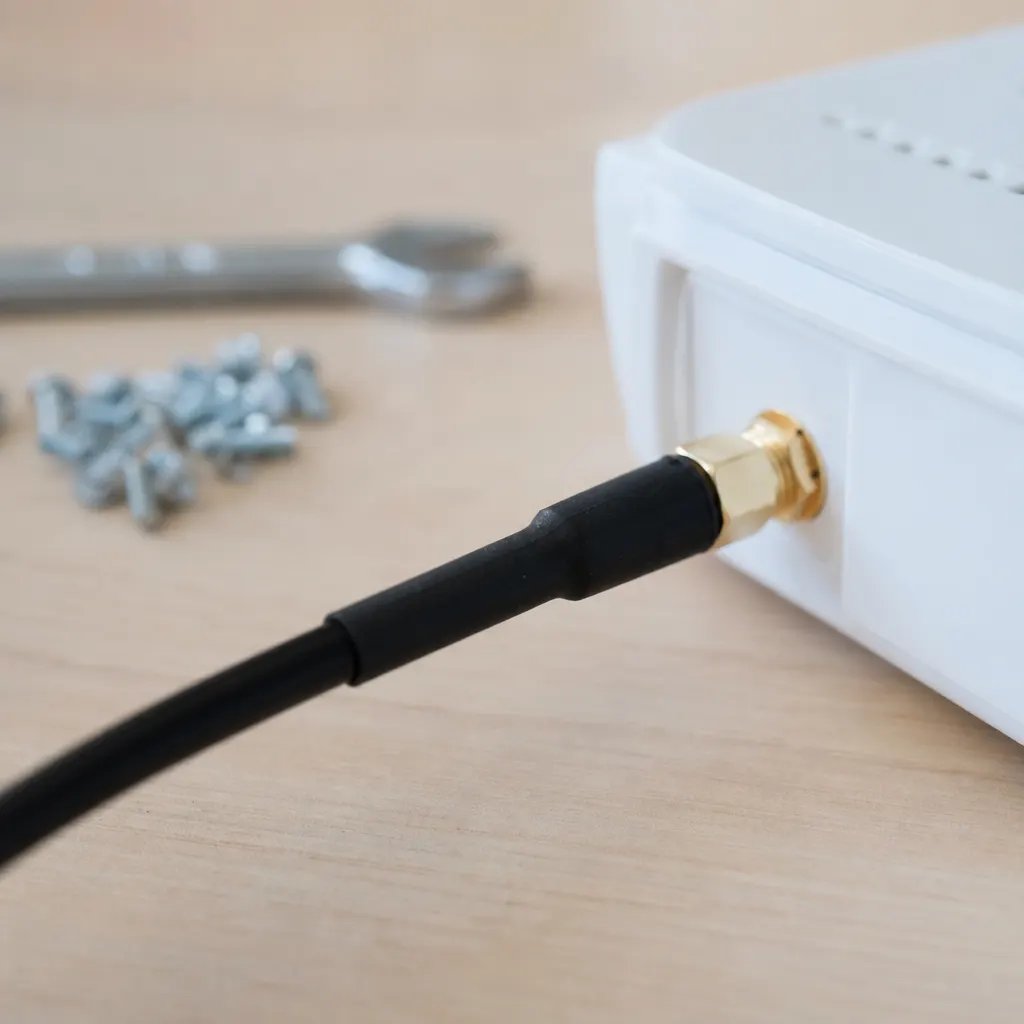

ZTE MF297D är cylinderformad, vit eller svart, och var Telias 4G+-router för "Telia Mobilt bredband Hemma" innan ZTE MC888 Pro tog över som 5G-modell. MF297D säljs fortfarande av återförsäljare som Power.se. På baksidan, ovanför ström- och RJ45-uttagen, sitter två små gummipluggar märkta "Ext. ant.". Plocka loss dem med en nagel — under sitter två TS-9-uttag.

TS-9 är ett mindre snäppfäste som är vanligt på portabla MiFi-enheter och även förekommer på flera ZTE-router. Notera att det är just TS-9 och inte den närliggande standarden CRC-9 — de ser nästan likadana ut men är inte utbytbara. Köper du adapterkabel: säkerställ att den är TS-9-hane.

Adapterkabel TS-9 till SMA-hona

De flesta utomhusantenner säljs med SMA-hane på kabelpiskan. Du behöver alltså en adapterkabel som har TS-9-hane i ena änden (mot routern) och SMA-hona i den andra (mot antennens kabelände). Använd två likadana adapterkablar, en för varje uttag.

Adapterkablar finns i flera längder. Korta varianter (15 cm) räcker om utomhusantennens kabel går direkt in i samma rum som routern. Längre varianter (1 meter) är praktiska om routern ska kunna stå mer fritt på bord eller hylla.

Antennmodeller som passar ZTE MF297D

Poynting XPOL-2-5G

Bredbandig MIMO 2-port panel som täcker 617 till 3 800 MHz. Vinst +9 dBi. Monteras på fasad eller stång. Pris ungefär 1 800 kr utan adapterkablar. Bra första val för permanent installation.

Wittenberg LAT 56 Combo

Liknande prestanda som Poynting men något bredare lobb. Vinst +8 dBi. Pris runt 1 500 kr. Levereras ofta med 5 m kabel inkluderat.

Glomex Marin RA304

Marin MIMO-omni i fiberglas. Passar om routern ska användas i båt eller där du inte vet exakt var masten ligger. Vinst +4 dBi (lägre eftersom täckningen är cirkulär). Pris ungefär 1 200 kr.

4G-Lab Yagi MIMO

Riktad Yagi med smal lobb för utkanten av cellen. Vinst +12 dBi. Måste finriktas mot masten. Pris runt 2 200 kr.

Aktivera Extern antenn i routerns admin

ZTE MF297D växlar inte automatiskt till extern antenn även om kabeln är inkopplad. Du måste manuellt välja det:

1. Anslut till routerns wifi (SSID och lösenord står på undersidan).
2. Öppna webbläsaren och gå till 192.168.0.1 (inte 192.168.8.1).
3. Logga in med admin och det lösenord som står på undersidan.
4. Gå till "Inställningar" och sedan "Avancerat" eller "Antenn".
5. Välj "Extern antenn" och tryck "Spara".

Routern startar om, vilket tar 30–60 sekunder. Efter omstart visas signalen på antennen som nu är aktiv.

Avläs RSRP för att verifiera vinsten

I samma admin-meny finns "Modemstatistik" eller "Signal Information". Notera RSRP före och efter du kopplar in antennen. I normalfall ska du se en förbättring på 8–12 dBm. Är skillnaden mindre än 3 dBm — kontrollera att admin verkligen står på "Extern antenn" och att båda kablarna sitter i rätt uttag.

Kablaget mellan antenn och router

För antenn monterad utomhus och router inomhus, dra LMR-400-kabel genom väggen och avsluta med SMA-hane som möter adapterkabelns SMA-hona. Förlust per meter LMR-400 är 0,3 dB vid 2,6 GHz och 0,4 dB vid 3,5 GHz, så 10 m totalt kostar 3–4 dB — fullt acceptabelt.
